陶瓷泥浆柱塞泵

　　陶瓷泥浆柱塞泵。

　　下面对该泵做出介绍

　　一、用途与说明

　　陶瓷柱塞泥浆泵为立式双缸瓷质柱塞泵。它分为定量和变量二种，是专为压力输送泥浆类工作介质而设计的。定量泵可用在喷雾干噪塔及其它压力输送埸合；变量泵可适应压滤机脱水过程需流量压力变化的要求。

　　该泵具有运行平稳、工作可靠、噪音低、压力高（0—25kgf/cm2范围内可调整为任意值），压力波动小，体积小，重量轻，安装、维修、操作较其方便，使用寿命长，尤其是变量泵能自动调节流量，它在低压范围内流量变化小，电动机功率随压力增加，当压力升至某调定值后流量随压力的增加而减少，电机功率随之减少。该泵用在压滤机上与膈膜泵相比，泥料质量高，压滤时间短，电耗降低30%。

　　该泵有定量和变量共二十种规格可供用户选择，该泵在工作时泵料应不含对泵的金属和橡胶件产生腐蚀作用的物质，并不应含有长纤维或棒类杂质，颗粒也应不大于2毫米。

　　二、  结构及原理

　　该泵采用液压传动，在总体结构上由电气箱部分、油箱部分、动力油缸和陶瓷柱塞三部分组成。

　　陶瓷柱塞泵部分由缸体、瓷质柱塞、密封填料、进出浆阀、空气稳压罐等部件组成。

　　动力油缸与柱塞泵通过导向杆、活塞杆及横梁连成一体，作为主机部分液压传动系统中的换向架、单向行程阀（补油阀）及撞铁附与主机上。

　　油箱部分由油箱、油泵、集成块等零部件组成，电气箱附与油箱上，液压油在回路中设有冷却器，用水冷却油温。

　　两油缸串联在油路中，依靠补油系统保证油缸活塞的动作准确稳定。

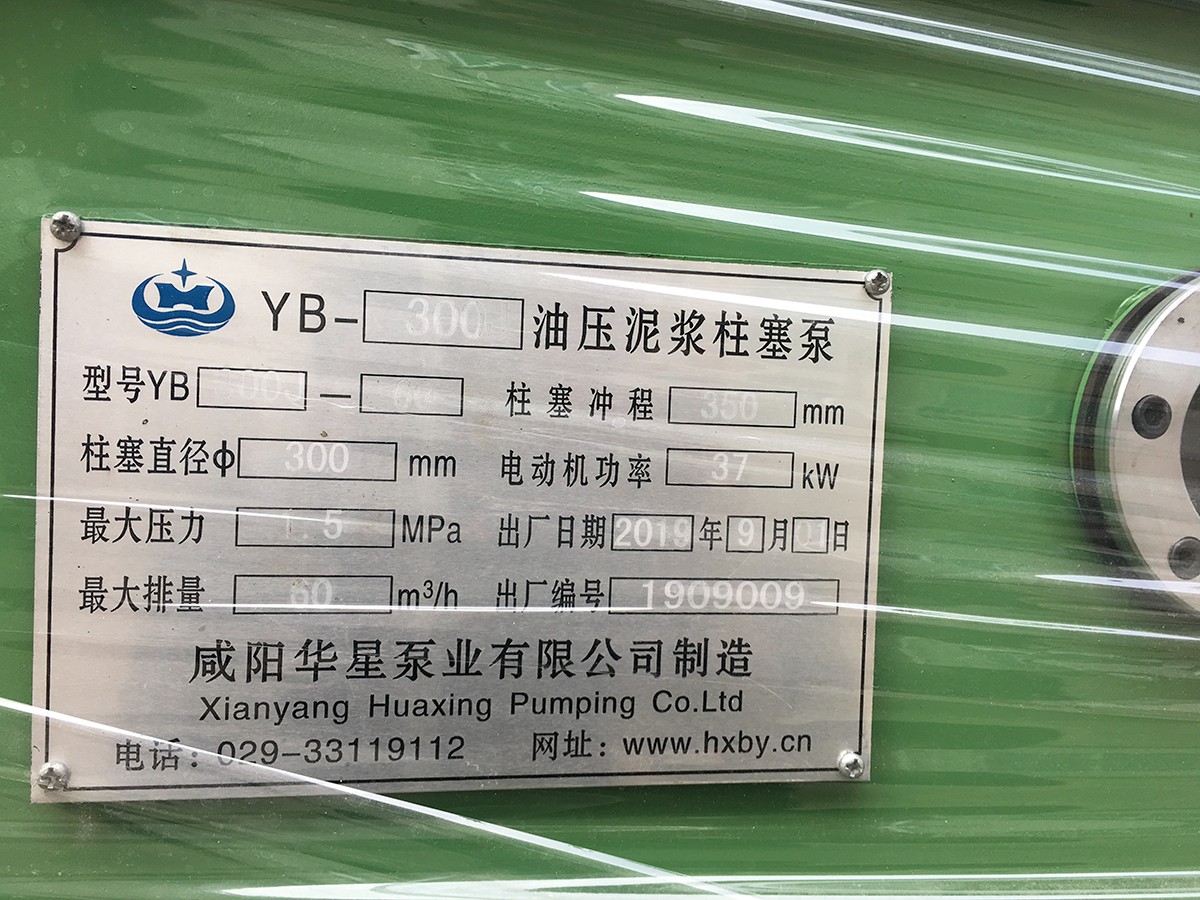

　　参数表：

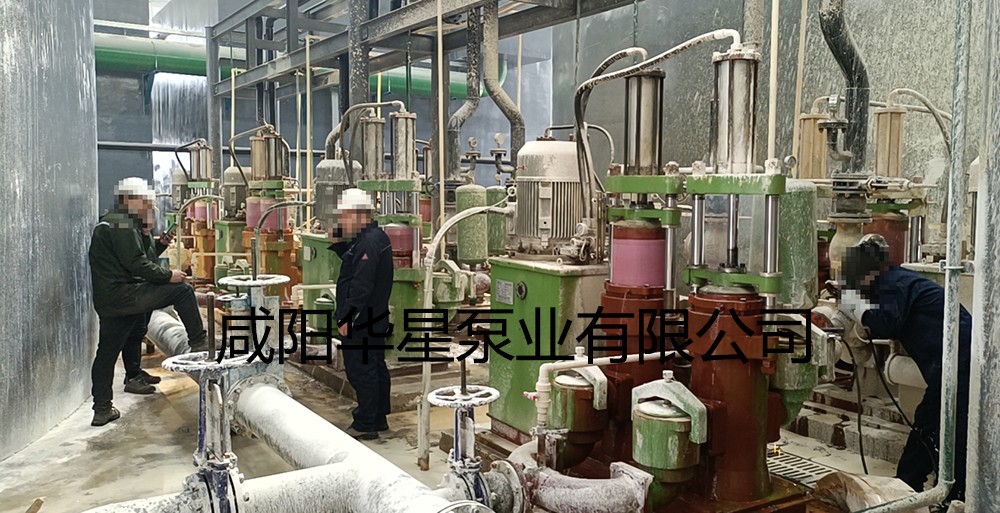

　　使用案例：
