4兆帕进料压力高压陶瓷柱塞泥浆泵使用现场

产品使用现场

说明：项目采用超高压压滤机，进料压力要求4兆帕，华星YB型高压陶瓷柱塞泥浆泵，工作压力为3兆帕到10兆帕，现场使用的是YB140G-10型4兆帕柱塞泵，流量10立方每小时，吸浆管道89mm，外径，排浆管道76mm，外径，使用46号液压油，外形尺寸：1米6长*1米2宽*1米6高。

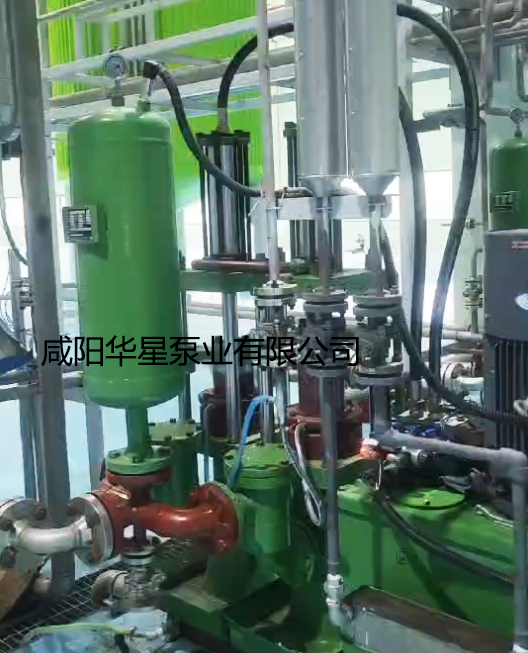

该图片为该泵出浆部分

进浆管道，出浆管道均使用特殊阀门，能够在高压的环境下正常工作。

特点：

1，恒压工作，这是柱塞泵和其他泵明显的区别。该泵为容积型泵，压力的产生来源于泵体内容积大小的改变。

柱塞垂直放在泵体重，工作的时候，油缸里面的活塞拉动柱塞，上下交替运动，有独立的换向结构和回油装置。

当柱塞向上运动时，泵体内空间由密封空间开始增大空间，产生负压，将物料池，或者污水罐的介质抽进柱塞泵。

当柱塞向下时，挤压泵体内的空间，产生压力，将泵体内介质通过排浆管道排出。

工作压力的产生不受部件磨损影响，所以在工作时，压力输出保持一致。

2，压力控制简单，有独立的控制压力的部件溢流阀，旋转溢流阀即可调节压力。

3，液压驱动，工作稳定，连续工作能力强，能适应恶略环境。

耐磨损，陶瓷柱塞泵的柱塞材质为氧化铝烧制，硬度高，油润滑水润滑，不怕物料对其进行磨损，工作时间长，更换与柱塞接触的密封即可，能够常年耐磨损，工作寿命可达15年。

4，有一定的抗腐蚀性。

5，换向结构简单。

6，有比较强的自吸能力，4-9米。

7，长期使用维护费用少，易损件只有两处，柱塞密封和阀片。

8，压力波动小。

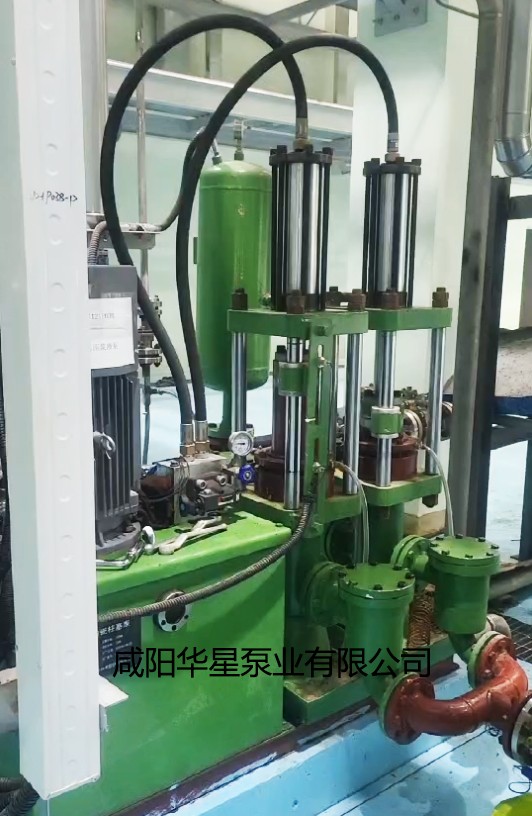

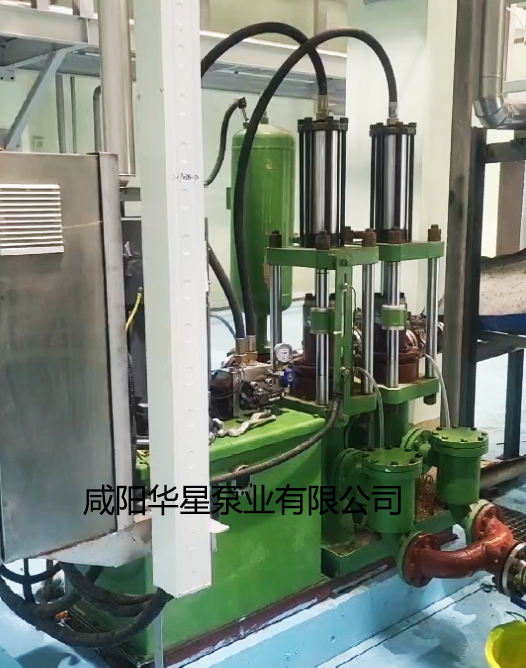

图片为高压柱塞泵工作现场
